Aquí está el link para viajar atraves de la estructura diseñada para el proyecto de la panaderia Los Castaños, en Providencia.

En estos videos se muestra el calor y su interaccion con la estructura. La idea es que el calor viaje de forma que ayude a confecionar los lugares, es por eso que parte del calor (desde en nivel -1) se dirije al nivel cero y el restos sigue vijando para intervenir el nivel 1 y luego salir por la cubierta. estos ultimo d epedera si se trata en verano o en invierno, ya que la inetenciond e invierno es conservar el calor en la estructura.
Esta no es la ultima hipotesis de estructura, sino que la penultima. ya que tuve que cambiar los planos digonales y estructurar el proyecto dandole un orden mas claro. Aunque segui con la misma base; los hornos en casi en el mismo lugar (solamente el se encontraba en el eje que dimidia la estructura lo desplace al centro de esta, y la misma distrubucion de los niveles (2 niveles para el servicio.

verano

Imagen donde ocurre el efecto de succión

En estos dibujos se ven los cambios en los planos transparentes de la estructura para que el calor evacué velozmente en verano. Así se genera también el fenómeno de succión, en donde los planos quedan desplazados de un eje vertical dejando entrar el aire frió de afuera para que el calor salga.

cambios en la estructura

Después de la pasa clase de taller, el viernes 6, junto con la reflexión del profesor me di cuenta que debería hacer unos cambios a mi estructura. Comencé a soñar mas, tomando la base de mi estructura con la experimentación de calor en ella, ahora es hora de jugar con la arquitectura.

Empecé a ver la multifuncionalidad de los materiales dentro de mi panadería; ver la opacidad, translucidez y transparencia de los muros. para así jugar con la luz y sombra dentro del espacio.
Aquí hay una imagenes del Sketchup, en donde se puede distinguir los matices que crea la luz, generando espacios mas cálidos con mucha luz, lugares mas intimos de penumbra y lugares de sombra para las personas que necesiten un momento refrescante en el verano y en de introversión en invierno. Imagenes con tres perspectivas referentes y a tres horas del día distintas.

dibujos en sketchup del calor

Invierno

Verano

En estos dibujos se puede visualizar los efectos del calor en la estructura en invierno y verano, distinguiendo las cualidades que genera en el espacio para ambientar los lugares de acuerdo a su acontecer dependiendo de la época del año (con calor o frió).

En verano se abren el cielo de la estructura y los planos diagonales se verticalizan para crear una entubación espacial del calor, para una evacuación mas rápida. En cambio, en invierno, solo hay un orificio pequeño en el techo para que no se estaque el calor y esté se vuelva desagradable, y en techo existen planos diagonales que ayudan l desplazamiento del calor.

nueva egonomia c/ sombras

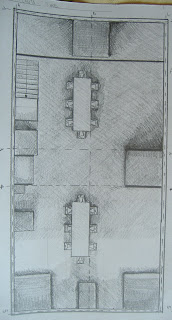

En estos dibujos se visualizan las plantas de los niveles con su respectiva ergonomía y la proyección de la luz a medio día creando lugares con luz/sombra/penumbra, también están echo algunos arreglos en sus magnitudes con respecto a los dibujos anteriores.
En los dibujos en plantas es mas fácil distinguir el posicionamiento de la inmobiliaria, ya que se distingue las dimensiones entre objeto y objetos, con el desplazamiento humano incorporado, dando una escala real al espacio.

primera prueba completa de ergonomia

En estos dibujos se visualiza el ensayo hipotético de la ergonomía dentro de la pastelería, con sus cortes transversales, longuitudinales y plantas de los niveles.
hipótesis: con estas pruebas de dibujos se busca la distribución de el inmobiliario entro de la panadería para el desplazamiento y asentamiento humano.
conclusión: haciendo los dibujos me percaté cuenta que debería cambiar algunas magnitudes, pero solamente milímetros (en la escala 1:100) para un mejor desarrollo de la ergonomía.
